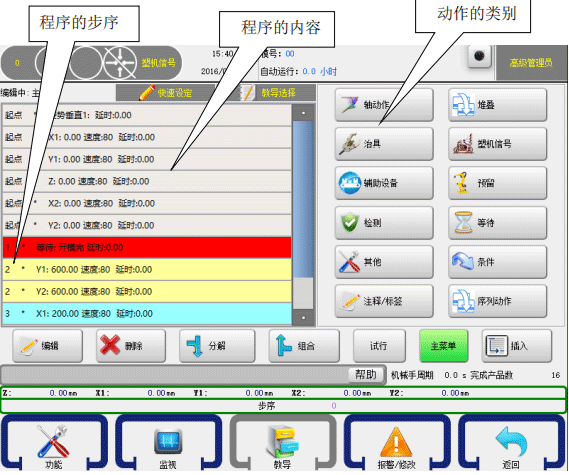

注塑机机械手控制系统夹具吸具教导方法，，，，，产品型号：HC-S3/S5。。。。。。。。手控器（示教器）状态选择按钮旋至手动状态，，，，，然后点击“教导”按钮，，，，，可进入程序教导页面，，，，，如下：

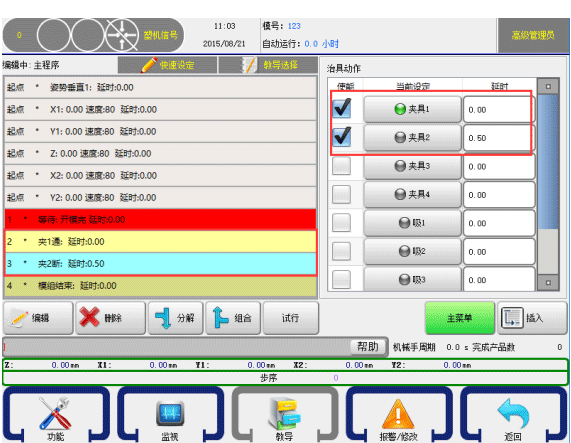

点击【治具】按钮可进入吸具、夹具动作的教导页面，，，，，在该页面可对吸具、 夹具动作和延时时间进行设定。。。。。。。。 如下图：

控制器可控制有四组夹具和四组吸具动作，，，，，点击所要控制的夹具或吸具按钮，，，，， 该夹具或吸具即输出，，，，，同时按钮上的指示灯即变成绿色。。。。。。。。再点击左边的框框打上“√”，，，，，再点击【插入】按钮将该动作插入到所选择程序步的前面。。。。。。。。

治具指示灯，，，，，绿色为通，，，，，灰色为断。。。。。。。。

教导夹具和吸具的动作后，，，，，请务必教导夹具和吸具的检测程序，，，，，否则，，，，，程序不检测夹具和吸具的确认信号；；；；；如果不需要检测确认信号，，，，，可不用教导夹具和吸具检测程序。。。。。。。。

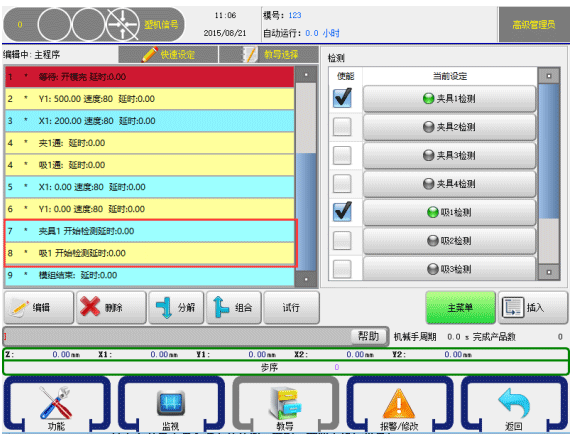

点击【检测】按钮可进入吸盘、夹具检测动作的教导页面，，，，，教导夹具和吸盘 的动作后，，，，，点击需要检测确认信号的程序步后，，，，，再点击对应的夹具和吸盘检测动作按钮，，，，，使其指示灯变成绿色，，，，，再点击左边的框框打上“√”，，，，，再点击【插入】按钮将该检测程序插入到所选择程序步的前面，，，，，程序从此步开始检测夹具和吸盘的确认信号。。。。。。。。

重要：当治具（吸或夹）断掉时，，，，，系统延时0.5S之后检测治具断，，，，，若治具检测仍然有信号，，，，，系统报警。。。。。。。。若教导结束检测，，，，，系统不再检测治具是否有信号。。。。。。。。

检测信号正常的情况下，，，，，不需要教导结束检测的信号！

警告：如果在程序里面同一治具动作需要多次通断，，，，，必须教导结束检测。。。。。。。。 如：吸1通，，，，，吸1断，，，，，吸1通，，，，，吸1断。。。。。。。。需要在第一个吸1断教导结束检测。。。。。。。。

请务必教导夹具和吸盘的检测，，，，，否则，，，，，可能会损坏模具！

小提示：因负压检测开关的动作是需要一定时间的，，，，，而程序运行速度在1μs之内。。。。。。。。 所以，，，，，如果治具动作之后马上教导检测动作，，，，，系统是会报警取物失败的。。。。。。。。

解决：

1、将检测动作放在上升之后（即隔几步动作）再检测；；；；；

2、将开始检测延时，，，，，一般在0.5S以上。。。。。。。。此延时不会影响周期。。。。。。。。（手控版本6.0.7，，，，，主控15500以上版本才支持此功能）。。。。。。。。
