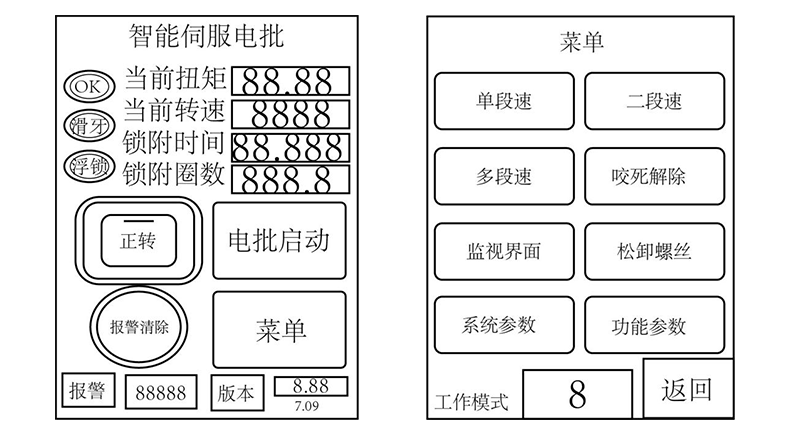

当前扭矩

实时显示当前锁付扭矩(N·m)

当前转速

实时显示当前锁付转速(RPM)

锁附时间

实时显示当前锁付时间(s)

锁附圈数

实时显示当前锁付圈数(r)

电批启动

手动模式下实现伺服电批的正反转启动，，，，，，，，输出OK、报警信号。。。。。。。。通过此种功能可以对伺服电批进行调试

正反转

正转：逆时针转动；；；；；；；；反转：顺时针转动

菜单

点击切换到页面参数设置界面

版本

显示当前软件版本号

报警

在电批报警的状态下会常亮，，，，，，，，并显示报警号，，，，，，，，同时DO2输出报警信号。。。。。。。。(滑牙、浮锁报警继续给启动信号即可清除，，，，，，，，滑牙、浮锁报警详见功能参数)

报警清除

电批在报警状态下，，，，，，，，恢复正常状态点击报警清除即可清除报警状态

OK

电批动作完成输出信号

滑牙

电批旋转圈数超过螺钉圈数,出现滑牙时可检查以下几种原因:

1.被锁件螺纹孔被破坏；；；；；；；；2.螺钉螺纹被破坏；；；；；；；；3.螺钉断裂；；；；；；；；4.螺钉针部被破坏；；；；；；；；5.扳手被破坏；；；；；；；；6.扳手与针部不匹配

浮锁

电批有效圈数未达到螺钉设定圈数，，，，，，，，出现浮锁可检查以下几种原因：

1.设置扭矩过。。。。。。。。，，，，，，螺钉未完全锁附；；；；；；；；2.螺钉打歪，，，，，，，，破坏性锁附未完成；；；；；；；；3.异常螺丝或者螺纹孔

单段速

用于设置单段速模式参数

二段速

用于设置二段速模式参数

多段速

用于设置多段速模式参数

咬死解除

用于设置咬死解除参数

监视界面

用于显示IO状态

松卸螺丝

用于设置松卸螺丝模式参数

系统参数

用于设置电批系统参数

功能参数

用于设置电批功能参数

工作模式

用于设置并显示电批工作模式，，，，，，，，主要有以下模式：

0：单段速；；；；；；；；1：二段速；；；；；；；；2：多段速；；；；；；；；6：松卸模式
