SCARA机器人的安全区参数设置，，，，，，，机器人控制系统为97国际工控系列四轴水平关节机器人系统，，，，，，，安全区参数的设置如下：

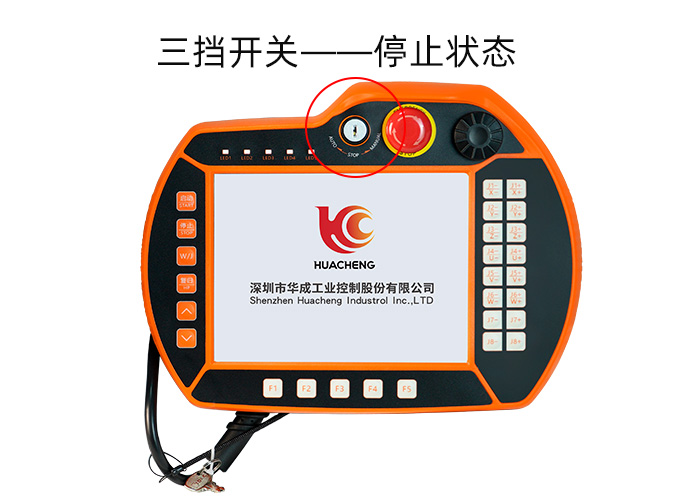

首先将机器人手控器（示教器）三挡开关切换至停止状态下，，，，，，，如图：

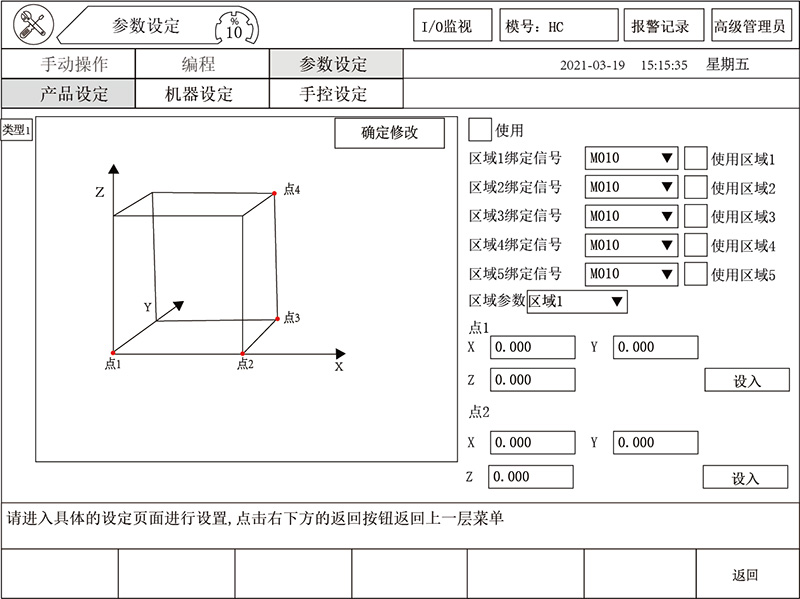

点击“安全区参数”进入如下界面：

在此界面下可最多设置5个非安全区域。。。。。。。

备注：立方体内区域表示非安全区。。。。。。。

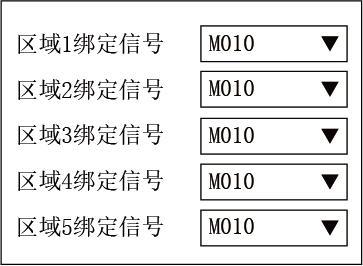

区域绑定信号：此“区域1绑定信号 M010”选项框中的信号代表机械手进入所规划的区域时，，，，，，，输入点有信号，，，，，，，而机械手退出所规划的区域时，，，，，，，输入点无信号。。。。。。。

使用操作流程：

1、设置区域绑定信号点。。。。。。。

2、勾选使用的区域。。。。。。。

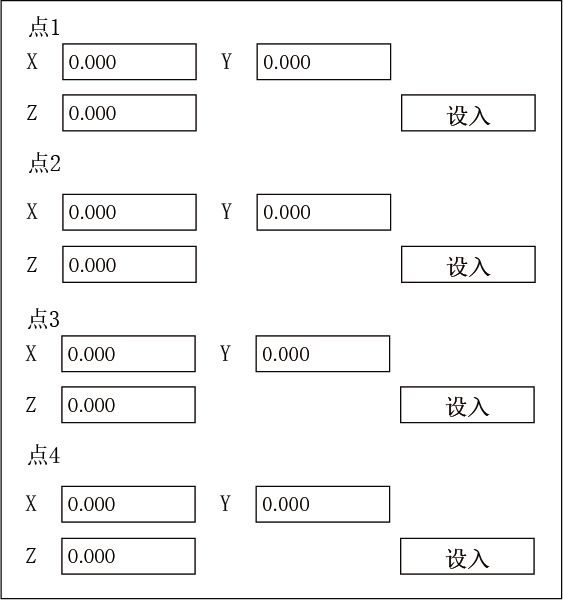

3、选择并设置每个轴上限制点位置，，，，，，，可直接编辑位置，，，，，，，也可在手动状态下移动轴至目标点，，，，，，，再在停止状态下设入位置。。。。。。。

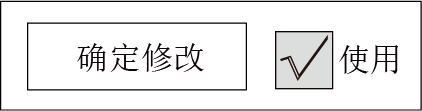

4、设置好所有轴的限制点后，，，，，，，勾选使用框并点击【确定修改】按钮。。。。。。。
